Как стареет фасад из клинкерного кирпича: патина или начало разрушения

Самый честный снимок кирпичного фасада делают не в день сдачи дома. Новой кладке легко быть безупречной: шов ещё не успел пройти через несколько зим, вода не прочертила привычные маршруты под карнизами, северная сторона не отличается от солнечной, а вокруг отливов нет следов городской пыли. Настоящий характер материала проявляется позже. Через пять, пятнадцать или тридцать лет становится видно, была ли архитектура рассчитана на время или лишь хорошо выглядела в момент завершения работ.

В разговоре о клинкере это различие часто теряется за обещанием, что материал «не стареет». Оно звучит убедительно, но описывает только часть реальности. Обожжённая керамика действительно не ведёт себя как окрашенная штукатурка: её основной цвет связан с составом сырья и режимом обжига, а не с тонкой плёнкой краски, которую приходится регулярно обновлять. Однако фасад — не отдельный кирпич из коробки. Это кладка со швами, отливами, перемычками, парапетами, примыканиями и собственным режимом увлажнения. Она неизбежно меняется, и устойчивость клинкера проявляется не в неподвижности картинки, а в способности проходить через эти изменения без потери целостности и архитектурного достоинства.

Нормальное старение клинкерного фасада происходит медленно, связано прежде всего с разницей освещения, увлажнения, загрязнения и состояния швов и не сопровождается нарастающей потерей материала. Равномерное изменение тона, временное потемнение после дождя и спокойная патина могут быть частью жизни кладки. Повторяющиеся локальные высолы, жёсткие белые натёки, долго не высыхающие полосы, растущие трещины, шелушение и выкрашивание требуют поиска причины: чаще всего воды, движения конструкции или ошибки узла.

Естественное старение фасада — не нормативный класс и не отдельное свойство кирпича, а постепенное изменение внешнего восприятия кладки под действием погоды, света и эксплуатации без прогрессирующей утраты её прочности, геометрии и водозащитной работы. Словом «патина» обычно называют эстетически спокойный рисунок таких изменений. Дефект отличается локальностью, повторяемостью или развитием: он указывает не просто на прошедшее время, а на процесс, который способен повреждать кладку.

Клинкер стареет не как краска, а как часть керамической кладки

Цвет большинства клинкерных изделий рождается в массе керамического черепка. На него влияют минералы в сырье, добавки, газовая среда и режим обжига. После формования и высокотемпературной обработки перед нами уже не окрашенная глина, а керамический материал с закреплённой структурой и цветом. По этой причине корректно подобранный клинкер не должен терять основной тон тем же способом, каким мелит, выцветает или отслаивается лакокрасочное покрытие.

Это не означает, что любой кирпич одинаков по всей толщине и при любых обстоятельствах выглядит неизменно. Лицевая поверхность может быть ангобированной, глазурованной, торкретированной, двухслойной, рельефной или обработанной другими способами. ГОСТ 530-2012 прямо допускает разные виды лицевой поверхности, а технология конкретной коллекции определяет, где заканчивается объёмно окрашенный черепок и начинается декоративный слой. Поэтому абсолютный вывод о поведении всего клинкера по одному общему названию материала ненадёжен. Для проекта важны описание производителя, документы на конкретное изделие и образец, а при реставрации — понимание того, какая именно поверхность стареет.

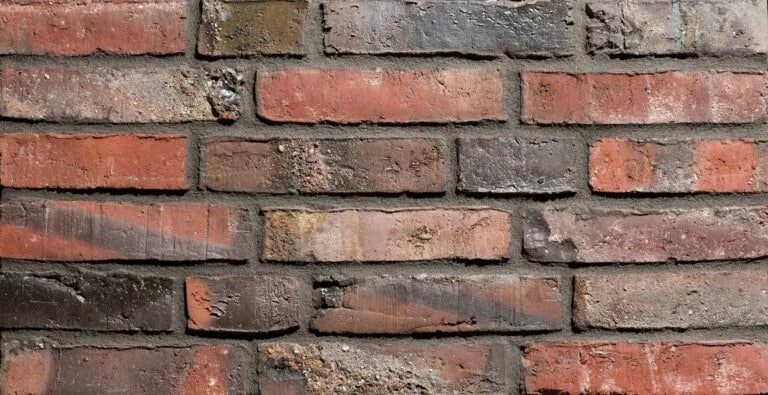

Даже у объёмно окрашенного кирпича глаз считывает не только цвет черепка. На восприятие влияют микрорельеф, влажность, пыль, отражение неба, глубина шва и соседние материалы. Если через годы фасад кажется темнее под карнизом или светлее на открытой южной плоскости, это ещё не доказывает химическое выгорание керамики. Сначала нужно отделить изменение самого материала от слоя на поверхности и от условий, в которых мы на него смотрим.

Фасад меняется в восприятии раньше, чем в материале

Один и тот же клинкер способен выглядеть почти графитовым под дождём, мягко-коричневым в рассеянном свете и более красным на низком солнце. Вода заполняет мелкие неровности поверхности, меняет отражение света и временно усиливает насыщенность тона. После высыхания исходное восприятие возвращается, но разные части стены делают это с разной скоростью. Выступ, тень от соседнего дома, направление ветра и шероховатость поверхности создают на фасаде собственную карту погоды.

Со временем эта карта становится устойчивее. Открытые дождю участки регулярно омываются и быстрее высыхают на ветру. Защищённые зоны под глубокими карнизами почти не получают прямой воды, зато способны накапливать сухую пыль. Северная стена дольше остаётся прохладной и влажной, а южная переживает больший температурный диапазон и резкие переходы между солнцем и тенью. На рельефном кирпиче выступы светлеют, впадины сохраняют более глубокую тень и удерживают мелкие частицы. Материал не обязан разрушаться, чтобы архитектура стала контрастнее.

Такой медленный набор различий обычно воспринимают как красивое взросление. Он не похож на равномерное наложение коричневого фильтра. Хорошая патина подчёркивает пластику стены: показывает глубину окон, работу карниза, направление кладки, различие гладких и рустованных поверхностей. Но эстетическая оценка не должна заменять техническую. Если изменение совпадает с одним неисправным желобом, каждый раз усиливается после дождя или сопровождается распадом шва, перед нами уже не просто благородная неоднородность.

Вода пишет историю фасада по его архитектурным деталям

Большая плоскость стены редко становится источником самых заметных следов. Рисунок старения формируют края: подоконники, карнизы, парапеты, пояски, балконы, завершения ограждений и переходы к кровле. Каждая горизонтальная поверхность принимает воду и либо уверенно выводит её за плоскость кладки, либо направляет обратно к шву. Капельник, уклон и достаточный вынос кажутся небольшими деталями, однако именно по ним через годы читается качество проекта.

У правильно решённого отлива вода собирается и срывается дальше от фасада. Под ним может возникнуть более защищённая, немного отличающаяся по тону зона, но не должно появляться постоянного мокрого языка от одного угла. Когда край слишком короткий, имеет обратный уклон или заканчивается без продуманного бокового сопряжения, поток возвращается на кирпич. Вода несёт пыль с металла, камня, кровельного покрытия и стекла, поэтому след постепенно становится заметнее даже после полного высыхания стены.

Сходная картина возникает на верхних торцах кладки. Парапет или колпак, пропускающий воду, способен создавать белые отложения и тёмные полосы значительно ниже места входа. Стена сообщает не только о своём состоянии, но и о работе соседних элементов. Технические рекомендации по обслуживанию кирпичной кладки отдельно выделяют колпаки, покрытия, отливы, герметизированные сопряжения и водоотвод: эти детали нередко требуют внимания раньше, чем сами кирпичи. Когда их состояние игнорируют, внешне прочный клинкер начинает принимать на себя последствия чужого дефекта.

Шов стареет заметнее кирпича и меняет цвет всей стены

Кирпичный фасад невозможно оценивать по кирпичу без раствора. Шов образует непрерывную сетку, занимает значимую часть видимой поверхности и задаёт контраст кладки. Светлый раствор делает тёмный клинкер дробнее и графичнее, близкий по тону объединяет стену в спокойную массу, а глубокая расшивка усиливает тени. Через годы изменение шва способно преобразить фасад сильнее, чем изменение лицевой поверхности кирпича.

Минеральный раствор обычно быстрее принимает воду и быстрее показывает загрязнение. После дождя он может темнеть, а при высыхании снова светлеть. На горизонтальных кромках задерживается больше пыли, неплотно заполненные участки вымываются, тонкие трещины собирают тёмный контур. Если кладка выполнена неравномерно, первоначально почти незаметная разница плотности и профиля со временем проявляется как пятнистая сетка. Это не обязательно означает потерю несущей способности, но хорошо показывает, насколько последовательно была выполнена работа.

Спокойное старение шва сохраняет его геометрию и связь с кирпичом. Настораживают выкрашивание при лёгком касании, глубокая эрозия, пустоты, отрыв раствора от граней и трещины, которые повторяются в одной зоне. Восстанавливать такой шов самым прочным доступным составом опасно: ремонтный раствор должен быть совместим с существующей кладкой по прочности, деформациям, водному поведению и внешнему виду. Чрезмерно жёсткое заполнение может перенести напряжение на кирпич, а тонкая косметическая намазка поверх слабого материала ненадолго скроет причину. Правильная расшивка начинается с обследования и пробного участка, а не с выбора наиболее высокого числа на мешке.

Белый налёт нужно сначала назвать, а потом удалять

Белый след на кирпиче почти автоматически называют высолом, хотя внешне похожие отложения имеют разное происхождение. Классический высол образуется, когда вода растворяет доступные соли внутри кладки, переносит их к поверхности, испаряется и оставляет рыхлый кристаллический налёт. Для процесса нужны одновременно соли, вода и путь миграции. Источник солей при этом не обязан находиться в кирпиче: им может быть раствор, внутренний слой стены, бетонная деталь, грунт, загрязнённый материал или средство, применявшееся при строительстве и очистке.

На новом доме единичный светлый налёт часто связан со строительной влагой и раствором. Если кладка получает возможность высохнуть, а узлы не подводят новую воду, он способен ослабнуть под действием погоды или после щадящей очистки. Другая ситуация — фасад, который несколько лет оставался чистым, а затем начал покрываться белым рисунком возле парапета, водостока или одного окна. Такое изменение разумно рассматривать как указание на новый источник увлажнения, пока обследование не покажет обратного.

Твёрдый бело-серый натёк, идущий из трещины или водоотводного отверстия, может оказаться известковым отложением. В отличие от рыхлого водорастворимого высола, после карбонизации оно образует более стойкую корку и продолжает нарастать, пока вода повторяет один маршрут через цементосодержащие материалы. Попытка одинаково отмыть оба следа способна не решить проблему и повредить поверхность. Цвета недостаточно для уверенной диагностики: важны структура отложения, место выхода, возраст здания, связь с осадками и, при сомнении, исследование образца.

Сам по себе тонкий высол чаще является не разрушением кирпича, а видимым следствием движения воды и солей. Его диагностическая ценность выше эстетической неприятности. Если сразу стереть налёт, не зафиксировав рисунок и не проверив путь влаги, фасад лишится подсказки, а причина останется внутри стены.

Тёмные и цветные следы рассказывают о среде вокруг дома

Не вся патина рождается в керамике. Городская пыль и продукты сгорания оседают в защищённых углублениях, вода с медных, окрашенных или бетонных деталей приносит на кирпич растворённые вещества, а разбрызгиватель с жёсткой водой оставляет собственный контур. Ржаво-коричневая полоса способна идти от металлического элемента, зелёная — от меди или биологического роста, серо-чёрная — от загрязнения воздуха и постоянного мокрого маршрута. По одному цвету диагноз не ставят, но расположение следа часто сразу сокращает число версий.

Биологический налёт появляется там, где поверхность долго остаётся влажной и получает мало солнца. Он чаще концентрируется на северных участках, под выступами, около неисправного водоотвода, возле густой растительности и в нижней зоне стены, куда попадают брызги. Наличие водорослей, лишайника или мха не доказывает плохое качество клинкера. Оно показывает сочетание влаги, времени высыхания и подходящей среды. Если зелёный след равномерно лежит на затенённой садовой стене, вопрос может быть главным образом эстетическим. Если он отмечает один постоянно мокрый стык над внутренним пятном, важнее найти источник воды.

Разница между патиной и загрязнением не всегда проходит по линии «красиво — некрасиво». Патина может включать устойчивый тонкий слой внешних следов, который архитектура со временем принимает как часть образа. Загрязнение становится технической проблемой, когда удерживает влагу, скрывает трещины, связано с коррозией, переходит на внутреннюю отделку или указывает на неисправный узел. Решение об очистке должно учитывать не только желание вернуть первоначальный оттенок, но и то, какую информацию несёт поверхность.

Трещина говорит о движении, а не о возрасте кирпича

У времени нет собственного рисунка трещин. Раскрытие возникает, когда элементы кладки и здания перемещаются, а предусмотренной возможности принять это движение недостаточно. Температурные и влажностные деформации, осадка основания, прогиб перемычки, коррозия металла, отсутствие или неверное расположение деформационного шва оставляют разные, хотя иногда похожие следы. Поэтому фраза «дом просто старый» ничего не объясняет.

Тонкая стабильная линия только в растворном шве и ступенчатая трещина, проходящая через несколько рядов, требуют разной реакции. Первая может оставаться локальной эксплуатационной задачей, особенно если не растёт, не пропускает воду и не сопровождается разрушением. Диагональный или ступенчатый рисунок, раскрытие через кирпичи, выпучивание плоскости, повторное появление после ремонта и заметное развитие между наблюдениями относятся к признакам, которые должен оценивать специалист. Наблюдение не заменяет обследование, когда затронута безопасность.

СП 327.1325800.2017 связывает способ ремонта треснувшей лицевой кладки с характером трещины и причиной её образования. Документ отдельно предупреждает о повторном раскрытии в прежнем или соседнем месте, если причина не устранена. Это важнее любой косметической технологии: заполнить видимую щель можно быстро, но неподвижным швом нельзя остановить продолжающееся движение здания.

Фотография с масштабной линейкой и датой полезнее устного впечатления, что трещина «будто стала шире». Снимки из одной точки, отметка её концов и наблюдение после смены сезонов показывают динамику. Если изменение заметно без приборов, кирпичи расшатаны или плоскость стены отклоняется, ждать следующей серии фотографий не следует.

Шелушение и выкрашивание уже не относятся к патине

Естественная патина меняет вид поверхности, но не забирает сам материал. Когда от лицевой грани отслаиваются пластинки, углы начинают осыпаться без механического удара, появляются углубления или кирпич теряет части черепка, речь идёт о повреждении. ГОСТ 530-2012 различает шелушение, выкрашивание и растрескивание как виды разрушения, в том числе оцениваемые при испытаниях на морозостойкость. В эксплуатации такие признаки нельзя объяснять одной лишь эстетикой возраста.

Частый механизм связан с повторным насыщением водой и замораживанием, но слово «мороз» ещё не называет источник. Влага может поступать через верх кладки, треснувший шов, неработающий отлив, землю у цоколя, конденсацию или соседний материал. Повреждение иногда усиливается там, где наружную поверхность перекрыли несовместимым покрытием и ограничили высыхание. Возможны также исходный дефект изделия, механическое воздействие, соли и локальный перегрев. Без картины стены нельзя честно выбрать одну причину.

Особенно внимательно осматривают парапеты, дымовые трубы, цоколи, выступающие пояски и участки под неисправными водостоками. Они получают больше воды, дольше остаются насыщенными и проходят через более тяжёлые циклы. Несколько повреждённых кирпичей на таком участке не доказывают, что вся партия была плохой. Они показывают зону повышенного воздействия и требуют проверить узел шире видимого откола.

Замена разрушенного кирпича устраняет потерянный элемент, но не отменяет маршрут воды. Если новая вставка оказывается в прежних условиях, через несколько зим фасад повторит знакомый рисунок. Поэтому ремонт лицевого слоя проектируют после обследования: определяют глубину и площадь повреждения, состояние швов и связей, источник увлажнения и возможность безопасно восстановить кладку.

Повторяемость отличает случайный след от активного процесса

Одна фотография почти всегда беднее реального фасада. Мокрый шов может выглядеть как трещина, утренняя тень — как стойкое пятно, а весенний налёт исчезнуть после полного высыхания кладки. Для понимания нужен небольшой ряд наблюдений: одно и то же место в сухую погоду, вскоре после дождя и через день или два после него, по возможности при сходном свете. Так становится видно, что связано с временным смачиванием, а что остаётся на поверхности или развивается внутри.

Полезно фиксировать не только крупный план, но и весь фасад. Общий снимок показывает связь следа с кровлей, окном, балконом, грунтом и направлением стока. Отдельно отмечают дату, погоду до осмотра, сторону света и изменения в доме: ремонт кровли, установку кондиционера, замену водостока, полив участка, длительное отсутствие отопления. Новое событие часто объясняет новый рисунок лучше, чем возраст кирпича.

Нормальное старение обычно медленное и согласованное с экспозицией. Поверхности одного типа меняются сходно, различие между севером и югом сохраняет понятную логику, после дождя кладка высыхает без постоянно мокрых островов, а небольшие следы не забирают материал. Активный дефект ведёт себя иначе: возвращается в одной точке, становится интенсивнее, расширяет границы, совпадает с трещиной или разрушением шва и не укладывается в общий ритм стены.

Такой журнал не превращает владельца в инженера, зато помогает вовремя передать специалисту достоверную историю. Для многослойных стен с лицевым кирпичным слоем российский свод правил предусматривает плановые и внеплановые осмотры и документирование состояния. В частном доме формальный журнал может быть избыточен, но несколько подписанных фотографий раз в сезон дают тот же здравый смысл: решение принимается по динамике, а не по тревожному кадру из мессенджера.

Очистка должна убирать конкретное загрязнение, а не возраст фасада

Желание «сделать как в первый день» понятно, но оно не всегда полезно для архитектуры и материала. Слой пыли в рельефе, мягкая разница между защищёнными и открытыми зонами, углубившийся цвет шва могут уже стать частью целостного образа. Полная очистка одной плоскости иногда создаёт более заметное пятно, чем исходное загрязнение. Перед работой стоит сформулировать, что именно нужно убрать и почему: раствор после кладки, высол, биологический налёт, ржавчину, след от соседнего материала или обычную атмосферную пыль.

У каждого загрязнения своя химия. Средство, подходящее для рыхлых солей, не обязано растворять карбонатную корку; состав для ржавчины может изменить светлый кирпич или шов. Неправильно выбранная кислота способна оставить стойкое обесцвечивание и вызвать новые цветные отложения. Сильная струя и абразивная обработка снимают загрязнение вместе с частью поверхности, раскрывают поры и размывают раствор. Результат первое время кажется чистым, но стареть такой участок будет уже иначе.

Безопасная логика начинается с идентификации следа и рекомендаций производителя конкретного кирпича. Затем выбирают самое щадящее из эффективных средств и делают пробу на малозаметном участке, захватывая и кирпич, и шов. Пробному полю дают полностью высохнуть: мокрая поверхность скрывает разницу тона и может преждевременно создать впечатление удачной очистки. Только после оценки цвета, фактуры и состояния раствора способ переносят на большую площадь.

Мойка водой не является нейтральной по определению. Давление, расстояние до стены, форма струи и время воздействия меняют результат. Близко поднесённое сопло способно повредить шов и загнать воду в кладку. Поэтому бытовое оборудование не применяют как универсальную проверку прочности, а режим подбирают по пробе и техническим рекомендациям. Если состав отложения неизвестен или фасад имеет ангобированную, глазурованную либо иную декоративную поверхность, эксперимент на всей стене особенно неоправдан.

Гидрофобизатор не должен скрывать неизвестный источник воды

После высолов или мокрых пятен идея покрыть стену бесцветным водоотталкивающим составом кажется логичной. Иногда такая обработка действительно входит в проектное решение и уменьшает смачивание совместимой минеральной поверхности. Но она не исправляет обратный уклон отлива, раскрытый деформационный шов, протекающий парапет, капиллярную влагу из грунта или трещину от движения конструкции.

Покрытие меняет границу между стеной и воздухом. В зависимости от состава и нанесения оно может повлиять на оттенок, блеск, скорость высыхания и путь солей. Если влага продолжает поступать с тыльной стороны, а выход наружу стал труднее, отложения способны формироваться под поверхностью и усиливать повреждение. Российские правила эксплуатации отдельно не допускают без заключения закрывать выветрившуюся кладку плиткой или цементной штукатуркой: препятствие для выхода воды может увеличить морозное разрушение.

До обработки выясняют источник увлажнения, ремонтируют узлы, дают кладке высохнуть и проверяют совместимость состава с кирпичом и раствором. Затем выполняют пробное поле и оценивают его не только сразу после нанесения, но и после высыхания и дождя. Гидрофобизатор имеет срок службы и собственное старение; если его применяют, фасад получает ещё один материал, состояние которого придётся учитывать при будущих осмотрах и ремонте.

Красивое старение закладывается до начала кладки

Патину нельзя заказать как точный оттенок по каталогу, но можно создать условия, в которых фасад будет меняться спокойно. Архитектор управляет водой через уклоны, капельники, завершения парапетов и окон, защищает верх кладки и предусматривает деформации. Каменщик заполняет швы без пустот, выдерживает профиль, бережёт лицевую поверхность от раствора и закрывает незавершённую стену от дождя. Заказчик выбирает не только цвет кирпича, но и всю систему деталей, от которых зависит будущий рисунок.

Полноразмерный образец кладки полезнее одной плашки. На нём видны реальная перевязка, ширина и цвет шва, тени от профиля, разброс оттенков и характер поверхности. Образец стоит посмотреть сухим и после равномерного смачивания, утром и вечером, рядом с кровлей, окнами и цоколем. Такой тест не моделирует десятилетия, но показывает, насколько проект принимает естественную неоднородность и как резко будет меняться фасад после дождя.

Кирпич из разных поддонов смешивают в процессе кладки по рекомендациям производителя, чтобы технологический диапазон оттенков не превратился в крупные случайные пятна. Для будущего ремонта сохраняют точное название коллекции, формат, партию, документы и несколько запасных изделий в сухом месте. Через годы подобрать кирпич только по фотографии сложно: старый фасад несёт патину, новые партии имеют допустимые отличия, а одинаковое торговое название не гарантирует полного визуального совпадения в ином освещении.

Важно заранее принять, что архитектура не останется стерильной. Дом с богатой фактурой, глубокими откосами и садом рядом будет собирать тени и следы среды заметнее гладкой плоскости под большим карнизом. Это не делает первый вариант менее долговечным. Качество проекта проявляется в том, что изменения распределяются осмысленно, вода имеет понятный путь наружу, а доступные для обслуживания элементы можно осмотреть и восстановить, не разбирая весь фасад.

При выборе кирпича стоит обсуждать его будущее, а не только новый образец

Вопрос «как этот кирпич будет выглядеть через двадцать лет» нельзя закрыть одной цифрой водопоглощения или морозостойкости. Эти характеристики важны и должны подтверждаться документами на изделие, но реальный фасад работает в составе кладки. Один и тот же кирпич на сухой защищённой стене, открытом парапете и цоколе получает разную нагрузку. На результат влияют раствор, конструкция стены, качество швов, отвод воды, сторона света и обслуживание соседних деталей.

Полезный разговор с поставщиком и проектировщиком начинается с назначения материала. Уточняют, подходит ли конкретное изделие для открытой лицевой кладки и выбранной зоны, как сформирована его поверхность, какие отклонения оттенка считаются нормальными, чем его разрешено очищать, нужны ли особые требования к раствору и хранению. Референсный объект, простоявший несколько лет, показывает больше, чем отретушированная фотография новой стены, особенно если его можно увидеть в похожем климате и при сходной архитектуре.

Выразительная пестрота также требует проверки во времени. У многоцветной коллекции мелкие загрязнения и локальная замена часто растворяются в общем рисунке, но неудачное смешение поддонов способно оставить крупные полосы. На почти однородном тёмном клинкере сильнее заметны белые соли и светлая пыль; на светлом — мокрые маршруты и следы от металла. Это не рейтинг практичности цветов, а разная чувствительность композиции к изменениям. Выбор становится точнее, когда заказчик понимает не только желаемый оттенок нового дома, но и допустимый характер его будущей поверхности.

Устойчивый фасад не остаётся новым — он остаётся цельным

Красиво стареющий клинкерный фасад узнаётся не по отсутствию любых следов. После дождя он темнеет и снова высыхает, в тени выглядит глубже, чем на солнце, под карнизом хранит иной рисунок пыли, а шов постепенно теряет первоначальную резкость. Эти изменения подчиняются архитектуре и не разрушают её. Стена становится сложнее, но не выглядит больной.

Дефект нарушает эту логику. Он возвращается из одной трещины, тянется от неисправной детали, удерживает мокрое пятно дольше соседних участков, расширяется от сезона к сезону или уносит части шва и кирпича. От патинирования его отличает не возраст и даже не цвет, а развитие процесса. Поэтому зрелый фасад не нужно бесконечно омолаживать, зато его полезно внимательно читать.

Клинкер выбирают ради долгого горизонта, и этот горизонт не состоит из тысяч одинаковых дней. Дом переживает смену погоды, окружения, владельцев и способов использования. Хороший материал даёт архитектуре устойчивую основу, но достоинство возраста создаёт вся кладка: точный маршрут воды, совместимый шов, продуманные края и своевременное вмешательство там, где спокойное изменение превращается в повреждение. Долговечность видна не в обещании, что фасад никогда не изменится, а в том, что через десятилетия его изменения всё ещё принадлежат архитектуре.

Частые вопросы

Выгорает ли клинкерный кирпич на солнце?

Основной цвет обожжённой керамики формируется минералами сырья и режимом обжига, поэтому он устойчивее обычного наружного лакокрасочного слоя. Однако визуальный тон фасада может меняться из-за пыли, влажности, шва и освещения. Для ангобированных, глазурованных, торкретированных и других декорированных поверхностей нужно учитывать технологию конкретного изделия и рекомендации производителя, а не переносить общее свойство керамического черепка на любое покрытие.

Нормально ли, что клинкерный фасад становится темнее после дождя?

Временное потемнение кирпича и особенно минеральных швов обычно связано со смачиванием поверхности. Важно, чтобы соседние участки высыхали в понятной последовательности и цвет возвращался без устойчивых мокрых островов. Полоса, которая каждый раз остаётся влажной значительно дольше, совпадает с высолом или начинается у неисправного узла, заслуживает отдельной проверки.

Нужно ли сразу смывать первые высолы на новой кладке?

Сначала полезно сфотографировать рисунок, проверить верх кладки, отливы, водосток и дать стене полноценно высохнуть. Часть строительных высолов уменьшается естественно, если новой воды больше не поступает. При необходимости очистки используют способ, подходящий конкретному отложению и кирпичу, с пробой на малозаметном участке; стойкий или возвращающийся налёт требует поиска источника влаги.

Любой ли белый след на кирпиче является высолом?

Нет. Рыхлый кристаллический налёт может быть высолом, а твёрдая бело-серая корка вдоль повторяющегося пути воды — известковым отложением. После неправильной кислотной очистки встречаются и другие светлые следы. Поскольку способы удаления различаются, стойкое отложение лучше идентифицировать до применения химии.

Можно ли очистить клинкер мойкой высокого давления?

Высокое давление и близкая струя способны размыть швы, повредить поверхность и загнать воду в кладку. Допустимый режим зависит от изделия, состояния раствора, насадки, расстояния и вида загрязнения. Очистку начинают с рекомендаций производителя и пробного поля, выбирая минимальное воздействие, которое решает конкретную задачу.

Всегда ли мох или зелёный налёт означают плохой кирпич?

Нет. Биологический рост чаще говорит о том, что участок долго остаётся влажным, затенён или регулярно получает воду от стока и растений. На садовой северной стене это может быть поверхностным эксплуатационным явлением. Локальный налёт возле трещины, окна или водостока следует рассматривать вместе с работой узла и скоростью высыхания стены.

Когда трещину нельзя просто заделать раствором?

Если она проходит ступенчато или по диагонали через несколько рядов, пересекает кирпичи, заметно раскрывается, повторяется после ремонта, сопровождается выпучиванием стены или расшатыванием элементов, сначала требуется профессиональное обследование. Ремонт без устранения движения может перенести трещину в соседний участок и затруднить последующую диагностику.

Нужен ли новому клинкерному фасаду гидрофобизатор?

Не по умолчанию. Решение зависит от конструкции стены, вида кирпича и раствора, экспозиции и рекомендаций производителя. Состав не заменяет правильные отливы, закрытый верх кладки и исправные швы, а нанесение на влажную или проблемную стену может изменить её высыхание. Если обработка предусмотрена, её проверяют на пробном участке вместе с изменением оттенка.

Как часто осматривать кирпичный фасад?

Универсальный календарь для каждого частного дома не нужен, но полезно сравнивать фасады в разные сезоны и проводить внеплановый осмотр после сильной непогоды, ремонта кровли или появления нового пятна. Особое внимание уделяют парапетам, отливам, водостокам, швам у окон, цоколю и местам прежнего ремонта. Снимки из одних точек помогают заметить развитие раньше, чем отдельный дефект станет очевидным.

Как подобрать кирпич для локального ремонта через много лет?

Лучше заранее сохранить маркировку коллекции, формат, данные партии и несколько запасных изделий. Новый кирпич сравнивают с очищенным и полностью высохшим участком существующей кладки, а не с мокрой стеной или старой фотографией. Даже при совпадении артикула пробная выкладка нужна: действующий фасад уже приобрёл патину, а новая партия может находиться в допустимом технологическом диапазоне оттенков.

Что изучить дальше

Когда характер будущего старения уже включён в архитектурный замысел, можно перейти в раздел клинкерного кирпича и сравнивать коллекции не только по фотографии и цене, но и по способу формирования поверхности, диапазону оттенков, документам, требованиям к раствору и примерам реализованных фасадов. Такой подход помогает выбрать материал, который будет убедительно выглядеть не только в день завершения кладки, но и спустя годы.
